喷涂净化工程公司

您的当前位置: 首 页 >> 产品中心 >> 喷涂无尘车间

喷涂净化工程公司

  • 所属分类:喷涂无尘车间

  • 点击次数:
  • 发布日期:2017/05/03
  • 在线询价
详细介绍

简单介绍

深圳市泰洁尔净化科技有限公司是专业从事洁净室系统工程总承建商的高新技术企业。公司以承接生物制药、无菌室、食品、化妆品、电子、实验室等高新领域企业100级--10万级空气净化工程的设计、制造、安装、调试、检测等综合性成套服务为经营方向。

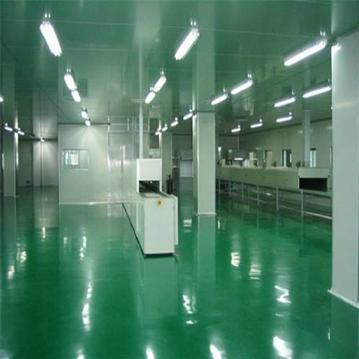

喷涂车间净化工程


喷涂车间净化工程  的详细介绍

喷涂净化工程亦称为无尘室或清净室。是指将一定空间范围内之空气中的微粒子、有害空气、细菌等污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪 音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能具有维持原先所设定要求之洁净度、温湿 度及压力等性能之特性。洁净室最主要之作用在于控制产品(如硅芯片等)所接触之大气的洁净度及温湿度,使产品能在一个良好之环境空间中生产、制造,此空间 我们称之为洁净室。

喷涂车间净化工程在一定空间范围内,将空气中的微粒子、有害空气、细菌等污染物排除,并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科。净化车间所特别设计的房间

洁净室中的气压规定

对于大部分洁净空间,为了防止外界污染侵入,需要保持内部的压力(静压)高于外部的压力(静压)。压力差的维持一般应符合以下原则:

1.洁净空间的压力要高于非洁净空间的压力。

2.洁净度级别高的空间的压力要高于相邻的洁净度级别低的空间的压力。

3.相通洁净室之间的门要开向洁净度级别高的房间。

压力差的维持依靠新风量,这个新风量要能补偿在这一压力差下从缝隙漏泄掉的风量。所以压力差的物理意义就是漏泄(或渗透)风量通过洁净室的各种缝隙时的阻力。

洁净室中的气流速度规定

这里要讨论的气流速度是指洁净室内的气流速度,在其他洁净空间中的气流速度在讨论具体设备时再说明。

对于乱流洁净室 由于主主要靠空气的稀释作用来减轻室内污染的程度,所以主要用换气次数这一概念,而不直接用速度的概念,不过对室内气流速度也有如下要求;

(1)送风口出口气流速度不宜太大,和单纯空调房间相比,要求速度衰减更快,扩散角度更大。

(2)吹过水平面的气流速度(例如侧送时回流速度)不宜太大,以免吹起表面微粒重返气流,而造成再污染,这一速度一般不宜大干0.2m/s。

对于平行流洁净室《习惯上称层流洁净室),由于主要靠气流的“活塞打挤压作用排除行染,所以截面上的速度就是非常重要的指标。过去都参考美国20gB标准,采用0.45m/s.但人们也都了解到这样大速度所需要的通风量是极大的,为了节能,也都在探求降低速一风速的可行性。

在我国,《空气洁净技术措施》和<洁净厂房设计规范))都是这样规定的

垂直平行流(层流)洁净室≥0.25m/s

水平平行流(层流)洁净室≥0.35 m/s

研究表明以上规定基本上满足控制污染的要求,但认为应区别不同情况分出不同的档别,更能体现节能的目的。

喷涂车间净化工程中的噪声控制

洁净室噪声标准一般均严于保护健康的标准,目的在于保障操作正常进行,满足必要的谈话联系及安全舒适的工作环境。因此衡量洁净室的噪声主要指标是:

1.烦恼的效应

由于噪声,使人感到不安宁而产生烦恼情绪,一般分为极安静、很安静、较安静、稍嫌吵闹,比较吵闹和极吵闹7个烦恼等级。凡反应水平属于很吵闹和极吵闹者,即为高烦恼,高烦恼人数在总人数中的百分比即为高烦恼率。

2.对工作效率的影响

这主要看三方面的反应水平,这三个方面是:集中精神,动作准确性,工作速度;

3.对综合通讯的干扰

这主要分为:清楚或满意,稍困难,困难,不可能

对以上三方面指标都用A声级来评价。在50年代曾提出用一条频谱曲线作为评价标准即各频带中心频率的声压级不得超过该曲线。后来了解到刷A等级来计量噪声与噪声的语音干扰和烦恼程度更为台适,可以代替倍频带声压级作为评价标准的指标。

根据中国建筑科学研究院建筑物理研究所1981年为编制《洁净厂房设计规范》而进行的测定资料,在65dB(A)以下时,只有30%的人感到高烦恼。在65—70dB(A)时,其影响对工作效率的三方面反应表现出较低水平;在60dB(A)以下说话清楚满意.60~75dB(A)时有一定困难,犬于75dB很困难。因此认为洁净室噪声水平以65d)为宜,此时可使高烦恼率小于30%;保证一般通话;对工作效率影响很小

喷涂车间净化工程的照度控制

由于洁净室内的工作内容大都有精细的要求,而且又都是密闭性房屋,所以对照明一向有很高的要求。这里有必要先说明一下无窗洁净室的照明方式:

(1)一般照明

它指不考虑特殊的局部需要,为照亮整个被照面积而设置的照明。

(2)局部照明

这是指为增加某一指定地点(如工作点)的照度而设置的照明。但在室内照明由一般不单独使用局部照明。

(3)混合照明

这是指工作面上的照度由一般照明和局部照明合成的照明,其中一般照明的照度按《洁净厂房设计规范》应占总照度的10%—15%,但不低干150LX。 单位被照面积上接受的光通量即是照明单位勒克斯(LX)。

国外洁净室的强度要求极高,例如美国关于洁净室的几个标准的要求是.

100级: 1080-16001x

10000级: >lOOOlx

100000级: >1000LX

人工光300lx有较好的效果,当工件精细程度更高时,500x也是允许的。对于要红灯照明的地方,如电子行业的光刻车间,其照度一般为25—501x),

用天然光时可允许更高的照度,因而对工作是有利的,所以今后洁净室的照明既采用人工光也采用天然光可能是有前途的,这也是为了节能而出现的一种动向。

洁净室中的防静电

喷涂车间净化工程中由于静电引起的的事故屡有发生,因此洁净室的防静电能力如何已成为评价其质量的一个不可忽视的方面。

所谓静电,是由于摩擦等原因破坏了物体中正(+)负<一)电荷等量的均匀的电中性状态,而使电荷过剩,物体呈带电状态,由于这些电荷平时是不流动的,故称静电。

在洁净室内静电导致的事故有以下几方面;无尘车间工程

1.静电电引起的静电电击,引起人的不安全和恐惧感,并可造成二次伤害(例如人因受电击而摔倒,由摔倒又致伤);

2.静电放电引起的放电电流,可导致诸如半导体元件等破坏和误动作,例如将50块P- MOS电路放在塑料袋内,摇晃数次后,与非门栅极严重击穿者计39块,失效率竞达78%,这是因为半导体器件对静电放电十分灵敏;

3.静电放电产生的电磁波可导致电子仪器和装置的杂音和误动作;

4.静电放电的发光可导致照像肢片等感光破坏;

5.静电的力学现象可导致筛孔被粉尘堵塞,纺纱线纷乱,印刷品深浅不均和制品污染;

6.静电放电引起的最危险的灾害是成为可燃物的火源井引起爆炸,例如国外文献统计,在手术室使用爆炸性麻醉剂的86000次中,爆炸的36次,其中由静电引起的达21次;

静电事故的产生主要在于静电的产生和积累,而气流的流动,气流和管道、风口、过滤器等摩擦,人体和衣服的摩擦,衣服之间的摩擦,工艺上的研磨,喷涂、射流、洗涤、搅拌、粘合和剥离等操作,所有选些都可能产生静电,在一般情况下,越是电导率小的非导体(绝缘体),由于电荷产生后不易流动,因此表现为越容易带电。

静电问题所以在洁净室中特别严重,是因为不但在洁净室中具备前述产生静电的多种工艺因素,而且因为洁净室中的许多材料如塑料地面、墙面,尼龙、的确良等工作服都有很高的电阻率,都极易产生静电和集聚静电,在洁净室的静电灾害未被重视以前,这些材料料是被广泛采用的

作用控制产品 (如硅芯片等) 所接触之大气的洁净度及温湿度,使产品能在一个良好之环境空间中生产、制造。此空间的设计施工过程即可称为净化工程。

分类乱流式 (Turbulent Flow)

空气由空调箱经风管与洁净室内之空气过滤器(HEPA) 进入洁净室,并由洁净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级1,000-100,000级。

优点:构造简单、系统建造成本低,洁净室的扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高洁净室等级。缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之洁净度,往往须耗时相当长一段时间。层流式空气气流运动成一均匀之直线型,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风。此型式适用于洁净室等级需定较高的环境使用,一般其洁净室等级为Class1~100。其型式可分为二种:

(1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。

优点:构造简单,运转后短时间内即可变成稳定。

缺点:建造费用比乱流式高,室内空间不易扩充。净化车间装修

(2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之洁净度,在制程中或工作人员所产生的尘埃可快速排出室外而不会影响其它工作区域。

优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。

复合式(Mixed Type):

复合式为将乱流式及层流式予以复合或并用,可提供局部超洁净之空气。净化车间装修

(1)洁净隧道(Clean Tunnel):以HEPA或ULPA过滤器将制程区域或工作区域100%覆盖使洁净度等级提高至10级以上,可节省安装运转费用。此型式需将作业人员之工作区与产品和机器维修予以隔离,以避免机器维修时影响工作及品质。ULSI制程大都采用此种型式。

洁净隧道另有二项优点:A.弹性扩充容易; B.维修设备时可在维修区轻易执行。

(2)洁净管道(Clean Tube):将产品流程经过的自动生产线包围并净化处理,将洁净度等级提至100级以上。因产品和作业员及发尘环境相互隔离,少量之送风即可得到良好之洁净度,可节省能源,不需人工的自动化生产线为最适宜使用。药品、食品业界及半导体业界均适用。

(3)并装局部洁净室(Clean Spot):将洁净室等级10,000~100,000之乱流洁净室内之产品制程区的洁净度等级提高为10~1000级以上,以为生产之用;洁净工作台、洁净工作棚、洁净风柜即属此类。

净化车间局部洁净工程

洁净工作台:等级Class 1~100级。

洁净工作棚:为在乱流式之洁净室空间内以防静电之透明塑料布围成一小空间,采用独立之HEPA或ULPA及空调送风机组而成为一较高级之洁净空间,其等级为10~1000级,高度在2.5米左右,覆盖面积约10m2以下,四支支柱并加装活动轮,可为弹性运用。

净化车间空气洁净度等级标准及规范

经济和科技发达的国家和地区都有自己的空气洁净标准和规范标准,都规定了有关的洁净度等级,例如美国、日本、西欧、北欧、俄罗斯等。我国于1984年颁布《洁净厂房设计规范》(GBJ73-84),1996年该规范进行了较大的修改,1990年颁布《洁净室施工及验收规范》(JGJ71-90)以指导施工和验收的重要文件。
